Seria 26KA
powrót

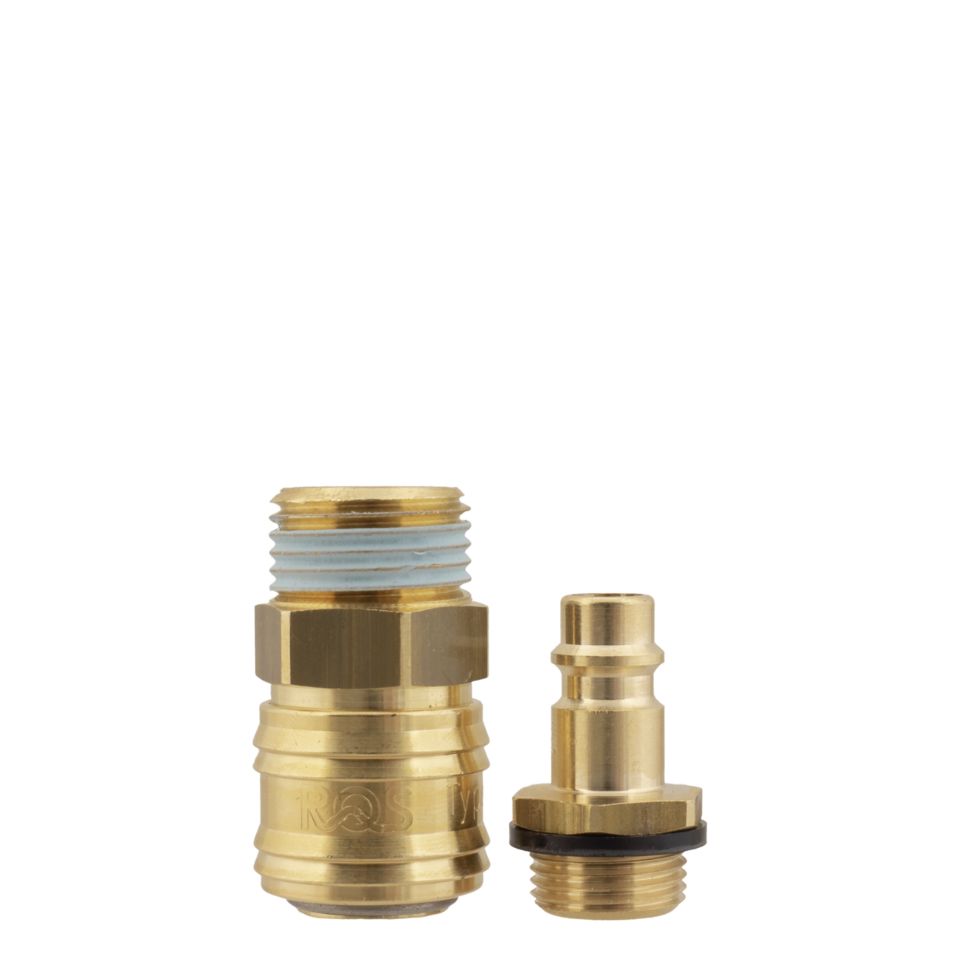

Szybkozłącze typ 26KA to najbardziej powszechne złącze do sprężonego powietrza o uniwersalnym zastosowaniu, wykonane z mosiądzu. Ergonomiczna tuleja ryglująca zabezpiecza korpus zaworu przed zanieczyszczeniami. Poprzez zastosowanie hartowanych kołków ryglujących możliwe jest zastosowanie gniazda z narzędziami wyposażonymi we wtyczki stalowe. Standardowa wtyczka wykonana z mosiądzu o popularnym profilu euro.
Szybkozłącza pneumatyczna serii 26KA jest lekka i poręczna w codziennym stosowaniu.
Gniazdo szybkozłącza Serii 26KA GZ (DN 7,2mm)
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Gwint zewnętrzny: 1/8",1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
Wtyk szybkozłącza Serii 26KA GZ (DN 7,2mm)
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Gwint zewnętrzny: 1/8",1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
Gniazdo szybkozłącza Serii 26KA GW (DN 7,2mm)
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Gwint wewnętrzny: 1/8",1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
Wtyk szybkozłącza Serii 26KA GW (DN 7,2mm)
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Gwint wewnętrzny: 1/8",1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
Gniazdo szybkozłącza Serii 26KA z tuleją na wąż
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Przyłącze na wąż: 6mm,8mm,9mm,10mm,13mm,
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
Wtyk szybkozłącza Serii 26KA z tuleją na wąż
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Przyłącze na wąż: 4mm,6mm,8mm,9mm,10mm,13mm,
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
Gniazdo szybkozłącza Serii 26KA na wąż ze sprężyną ochronną
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Przyłącze na wąż: 4x6mm, 6,5x8mm, 8x10mm, 9x12mm
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
Wtyk szybkozłącza Serii 26KA na wąż ze sprężyną ochronną
Dane techniczne:
Maksymalny przepływ: 1070 l/min
Maksymalne ciśnienie robocze: 35 bar
Zakres temperatury: -20°C - +100°C
Przyłącze na wąż: 4x6mm, 6,5x8mm, 8x10mm, 9x12mm
Siła łączenia: 40 N przy ciśnieniu 0 bar
100 N przy ciśnieniu 6 bar
