Seria 25KA
powrót

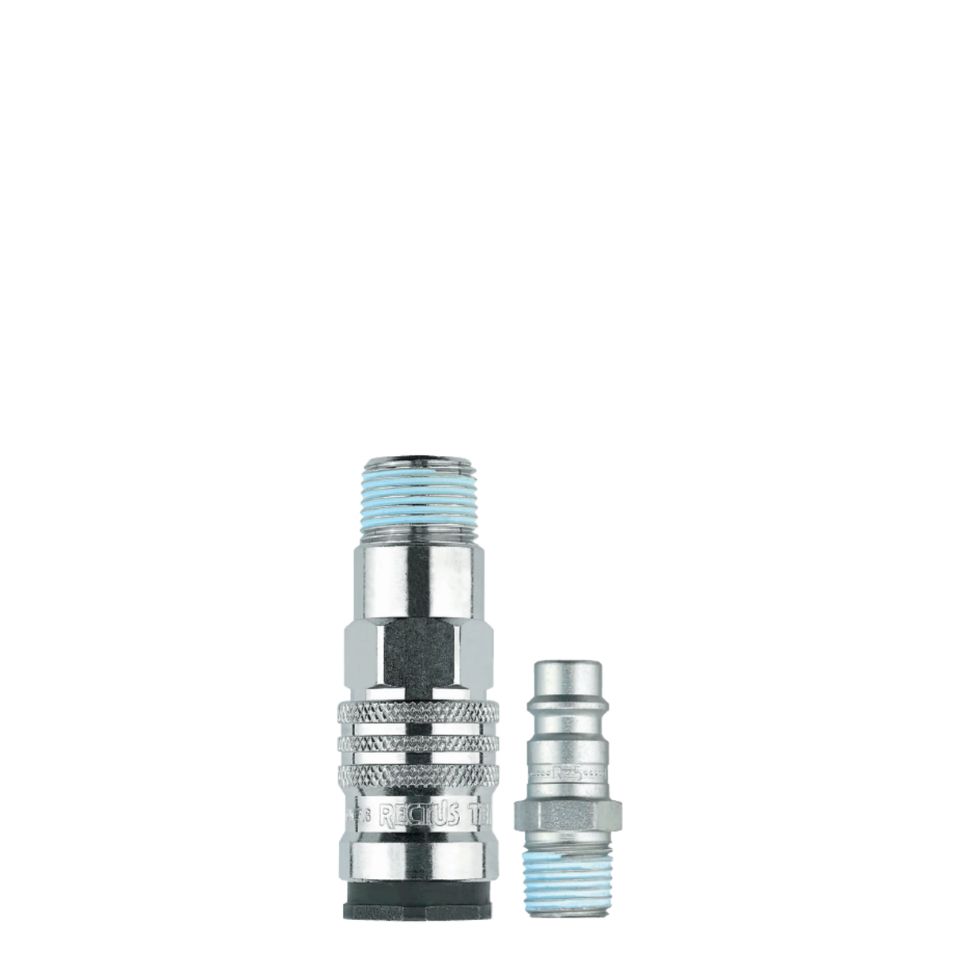

Uniwersalne przemysłowe szybkozłącze ze standardowym, obowiązującym w Europie, profilem wtyczki. Dzięki swej budowie połączenie obsługiwane jest jedną ręką. Konstrukcja zaworu w gnieździe zapewnia optymalny przepływ medium i niski spadek ciśnienia. Seria cechuje się solidnym wykonaniem, co zapewnia jej żywotność nawet przy użytkowaniu w bardzo trudnych warunkach. Bardzo szeroki zakres wykonań materiałowych i systemów zaworowych.
Gniazdo szybkozłącza Serii 25KA GZ (DN 7,8mm)
Dane techniczne:
Medium: Sprężone powietrze / inne gazy obojętne / woda
Maksymalny przepływ: 1800 l/min (dla sprężonego powietrza)
Maksymalne ciśnienie robocze: 35 bar
Współczynnik bezpieczeństwa: 4:1
Zakres temperatury: -20°C - +100°C
Gwint zewnętrzny: 1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
120 N przy ciśnieniu 6 bar
Wtyk szybkozłącza Serii 25KA GZ (DN 7,8mm)
Dane techniczne:
Medium: Sprężone powietrze / inne gazy obojętne / woda
Maksymalny przepływ: 1800 l/min (dla sprężonego powietrza)
Maksymalne ciśnienie robocze: 35 bar
Współczynnik bezpieczeństwa: 4:1
Zakres temperatury: -20°C - +100°C
Gwint zewnętrzny: 1/8",1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
120 N przy ciśnieniu 6 bar
Gniazdo szybkozłącza Serii 25KA GW (DN 7,8mm)
Dane techniczne:
Medium: Sprężone powietrze / inne gazy obojętne / woda
Maksymalny przepływ: 1800 l/min (dla sprężonego powietrza)
Maksymalne ciśnienie robocze: 35 bar
Współczynnik bezpieczeństwa: 4:1
Zakres temperatury: -20°C - +100°C
Gwint wewnętrzny: 1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
120 N przy ciśnieniu 6 bar
Wtyk szybkozłącza Serii 25KA GW (DN 7,8mm)
Dane techniczne:
Medium: Sprężone powietrze / inne gazy obojętne / woda
Maksymalny przepływ: 1800 l/min (dla sprężonego powietrza)
Maksymalne ciśnienie robocze: 35 bar
Współczynnik bezpieczeństwa: 4:1
Zakres temperatury: -20°C - +100°C
Gwint wewnętrzny: 1/8",1/4", 3/8", 1/2"
Siła łączenia: 40 N przy ciśnieniu 0 bar
120 N przy ciśnieniu 6 bar
Gniazdo szybkozłącza Serii 25KA z tuleją na wąż
Dane techniczne:
Medium: Sprężone powietrze / inne gazy obojętne / woda
Maksymalny przepływ: 1800 l/min (dla sprężonego powietrza)
Maksymalne ciśnienie robocze: 35 bar
Współczynnik bezpieczeństwa: 4:1
Zakres temperatury: -20°C - +100°C
Przyłącze na wąż: 6mm,8mm,9mm,10mm,13mm,
Siła łączenia: 40 N przy ciśnieniu 0 bar
120 N przy ciśnieniu 6 bar
Wtyk szybkozłącza Serii 25KA z tuleją na wąż
Dane techniczne:
Medium: Sprężone powietrze / inne gazy obojętne
Maksymalny przepływ: 1800 l/min (dla sprężonego powietrza)
Maksymalne ciśnienie robocze: 35 bar
Współczynnik bezpieczeństwa: 4:1
Zakres temperatury: -20°C - +100°C
Przyłącze na wąż: 6mm,8mm,9mm,10mm,13mm,
Siła łączenia: 40 N przy ciśnieniu 0 bar
120 N przy ciśnieniu 6 bar
